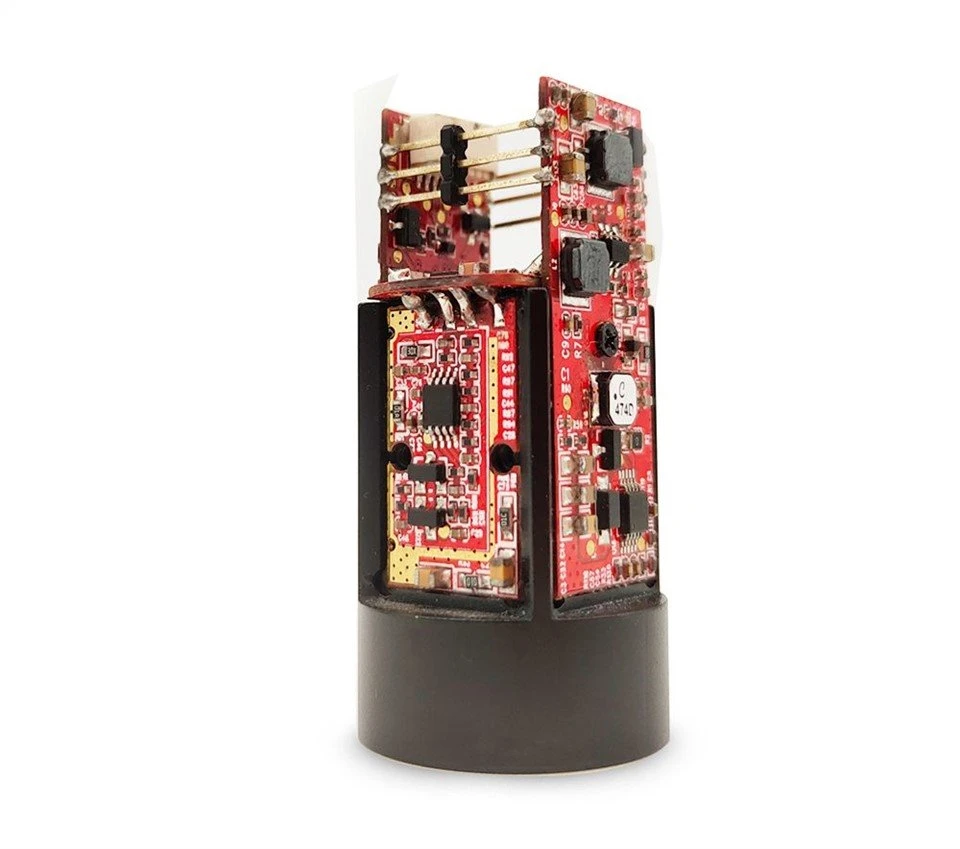

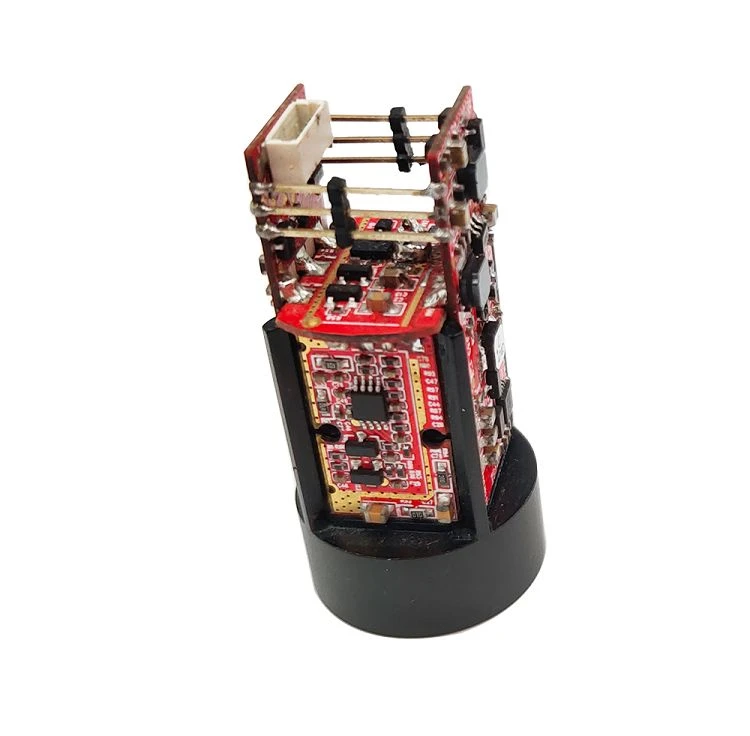

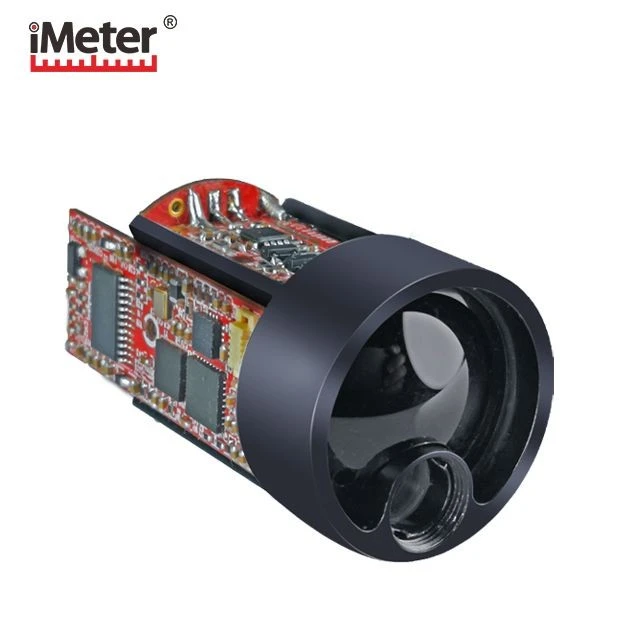

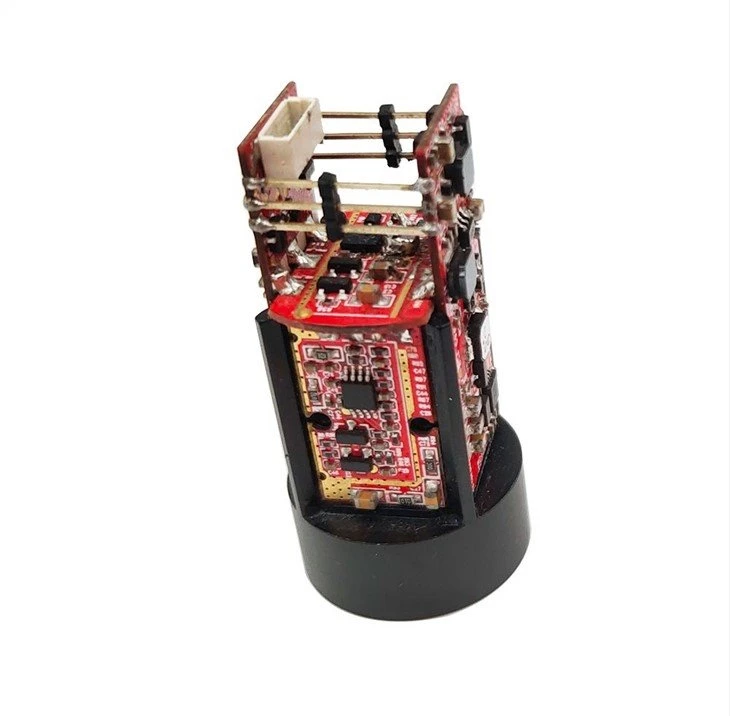

Mały moduł OEM dalmierza laserowego
Zdolność produktu do stosowania w zakresie określonym w następujących warunkach:
1) Celem pomiaru jest umiarkowana reaktywność, taka jak ściany budynku.
2) Mierzony obiekt jest pionowy z kierunkiem emisji lasera.
3) Warunki pogodowe są słoneczne, ale nie bezpośrednie światło słoneczne.
Uwaga: Aby uzyskać lepszy pomiar, zaleca się zamontowanie produktu na statywie podczas celowania w odległe obiekty, aby zmniejszyć jitter maszyny podczas pomiaru.
Wskaźniki techniczne | Parametr wydajności | Parametr wydajności |
Wskaźniki techniczne funkcji D | Wskaźniki techniczne funkcji H/AH/V | |
Pole zastosowania | Drone/ Bezpieczeństwo/ Sweeper/ Wykrywanie ruchu | Pojedynczy cylinder / podwójny cylinder |
Przysłona emisyjna | 6mm | 6mm |
Przysłona odbiorcza | 17mm (75%) | 17mm (75%) |
Zasięg (budynki) | 0,15 m ~ 10/20/30/100 / 200 m | 5m ~ 600/1200/1500 / 3000m |
Dokładność pomiaru odległości (budowanie) | ±3cm | <400m ±1m;="">400m ±0,4% |
Zakres częstotliwości | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Typ wyświetlacza | - | OLED/LCD |
Typ lasera | 905nm | 905nm |
Napięcie zasilania | 3,3 ~ 5V | 3,3 ~ 5V |
Interfejs komunikacyjny | Standard jako TTL (inne wykonane na zamówienie) | Standard jako TTL (inne wykonane na zamówienie) |
ciężar | około20±1 | około20±10 |
wodoodporny poziom | Stopień ochrony IP67 | Stopień ochrony IP67 |
Odporność na uderzenia | 800G/ms (10 razy/s) | 800G/ms (10 razy/s) |

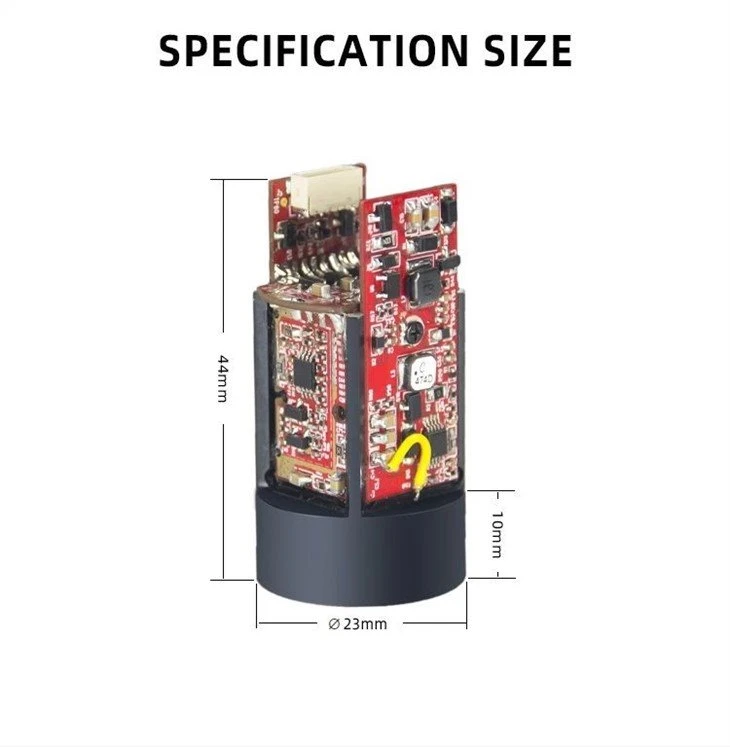

rozmiar | ¢23 x44mm | ¢23 x44mm |
Temperatura | -20 °C ~ 50 °C | -20 °C ~ 50 °C |
Szybkość transmisji | 9600/ 115200/ 230400 (opcjonalnie) | 9600/115200bps |
Marnotrawstwo energii | 0,8 W (tryb gotowości), 1 W (pomiar) | 0,8 W (tryb gotowości), 1 W (pomiar) |

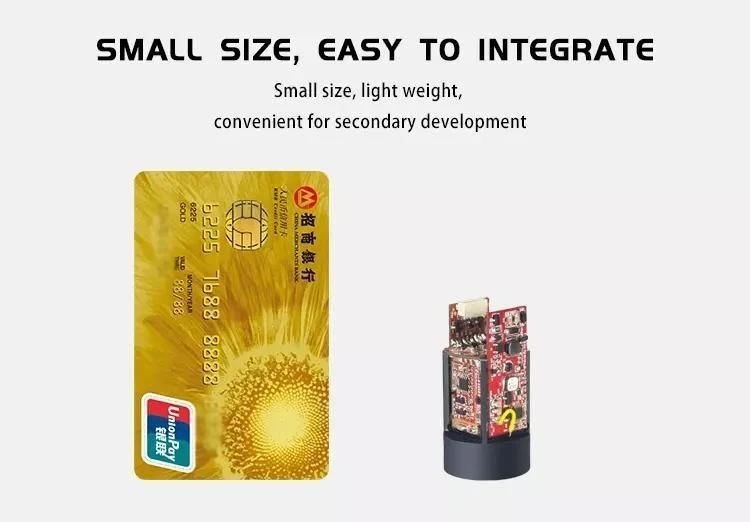

Moduł dystansowy może szybko i dokładnie zapewnić pomiar odległości dla głównego systemu sterowania;

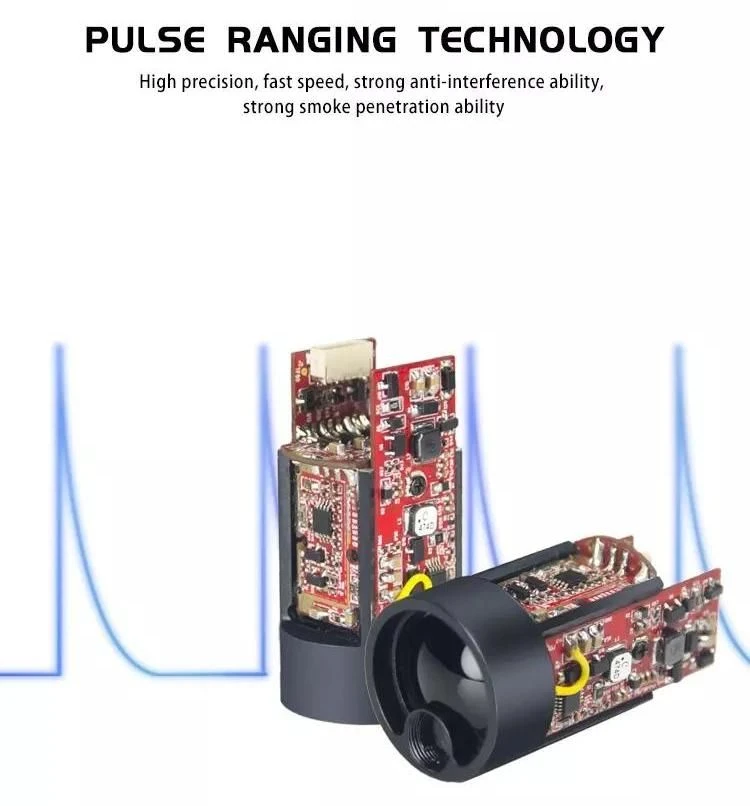

Moduł ten wykorzystuje laser półprzewodnikowy 905nm, rozdzielczość zakresu wynosi 0,1m. Dokładność zasięgu wynosi 1 m, a najdalszy zakres pomiarowy wynosi 2 km; z interfejsem TTL (może komunikować się bezpośrednio z MCU), może również komunikować się z portem szeregowym RS232 przez adapter (wymaga do przesyłania danych); zapewniają również oprogramowanie do testowania górnego komputera, protokół komunikacyjny zestawu instrukcji, wygodny dla rozwoju wtórnego klienta, zbuduj własny system pomiaru zasięgu; jest to wysoka integracja, niskie zużycie energii, lekki czujnik zasięgu.

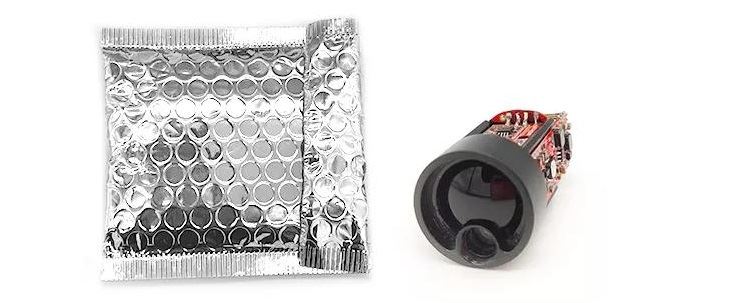

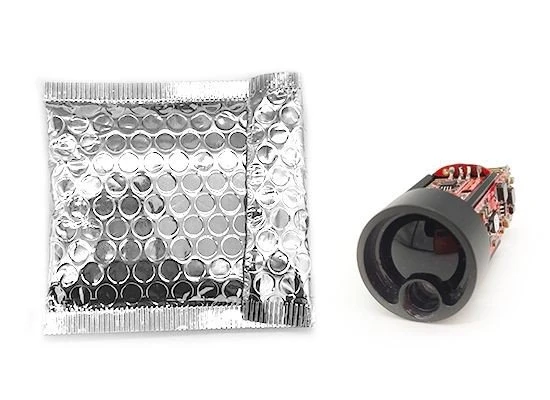

O opakowaniu:
* Antystatyczna plastikowa torba * 1
* Obsługa niestandardowych opakowań
* Jeśli chcesz wysyłać luzem, zapewniamy odporne na wstrząsy przyjazne dla środowiska pudełka z tektury falistej.
Zagadnienia dotyczące pomiarów
Czynniki wpływające na możliwości zasięgu
1) Odbicie celu: Ogólnie rzecz biorąc, im wyższy docelowy współczynnik odbicia obiektu, tym lepsza zdolność zasięgu. na przykład dla obiektu o umiarkowanym docelowym współczynniku odbicia zakres pomiarowy wynosi 600 M i może wynosić do 800 M dla obiektu o wysokim docelowym współczynniku odbicia, ale może wynosić tylko 300 M dla obiektu o niskim docelowym współczynniku odbicia. Zdolność zasięgu innych obiektów można uzyskać ten sam wniosek. (Może nie być pomiar celu, który z trudem może wytworzyć rozproszone odbicie, takie jak powierzchnia wody).
2) Kształt celu: Gdy cel jest zbyt mały lub nierówny, zdolność zasięgu i odpowiednia prędkość zasięgu zmniejszy się.
3) Kąt pomiaru: Zdolność zasięgu byłaby lepsza, gdyby mierzony obiekt był pionowy z kierunkiem emisji lasera, im wyższa prędkość reakcji zasięgu, Wręcz przeciwnie, zdolność zasięgu i szybkość reakcji zostaną zmniejszone; Możliwe, że zakres pomiarowy nie może spełniać możliwości zakresu określonej w instrukcji w ekstremalnych warunkach.
4) Czynnik środowiskowy: czynniki środowiskowe, w tym intensywność nasłonecznienia, stężenie pary wodnej w powietrzu i zawieszonych cząstek, odchylenie od kąta nasłonecznienia itp. (takie jak deszcz, mgła, śnieg, mgła, mgła itp.)
